SF6 GAS RMU

Instrução padrão

Gerneral

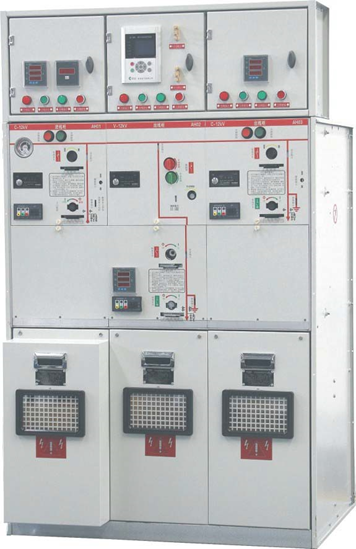

FGRMU é uma unidade principal de anel de comutador isolado a gás SF6 para a rede de distribuição secundária.
O FGRMU pode ser fornecido em 10 configurações diferentes, adequadas para a maioria das aplicações de comutação em
Redes de distribuição de 12/24/36 kV.
É um painel de distribuição compacto modular com capacidade de extensão e sem extensão, que representa um
solução completa para redes de distribuição secundária de 12/24/36 kV.
O FGRMU e o FGRMU-plus têm interfaces de usuário idênticas. O FGRMU é um sistema totalmente vedado
com um tanque de aço inoxidável que contém todas as partes energizadas e funções de comutação. Um tanque de aço selado
com condições atmosféricas constantes garante um alto nível de confiabilidade, bem como de pessoal
segurança e um sistema praticamente livre de manutenção.
O conceito FGRMU oferece uma opção de combinação de chave-fusível ou disjuntor com
relé para proteção do transformador. A FGRMU pode ser fornecida com uma RTU remota integrada
unidade de controle e monitoramento.

Ambiente de serviço

a) Temperatura do ar: Temperatura máxima: +40℃; temperatura mínima: -20℃
b) Umidade: Umidade média mensal 95%; umidade média diária 90%.
c) Altitude acima do nível do mar: Altitude máxima de instalação: 2500 m
d) O ar ambiente não parece estar poluído por gases corrosivos e inflamáveis, vapor etc.
e) Sem tremores violentos frequentes

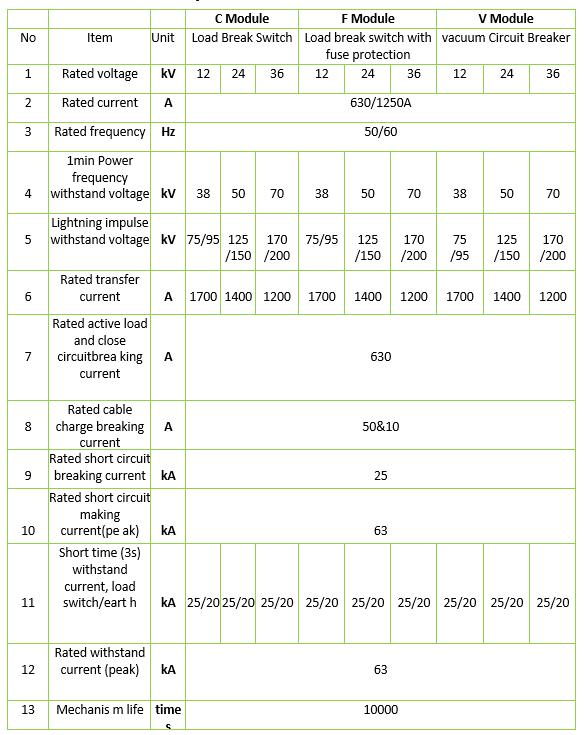

Dados técnicos

Estrutura do produto

Componente Fotos

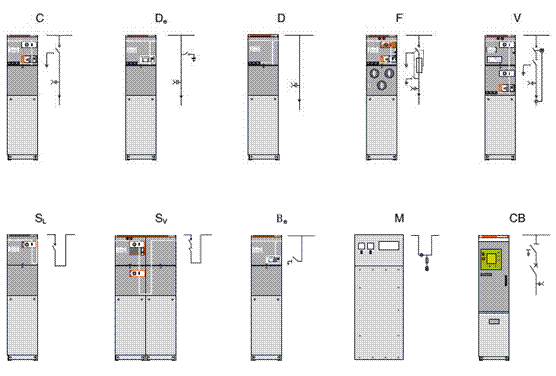

Configuração da unidade C - Chave de interrupção de carga
Configuração da unidade F - chave de interrupção de carga + fusível
Configuração da unidade V - Disjuntor a vácuo
Mecanismo (manual e motor opional)

Vista frontal do tipo modular diferenciado
